Moderna off-grid och nödkraftsystem kräver hårdvara som kombinerar stabil AC-omvandling, integrerad batteriladdning och omfattande elektriska säkerhetsåtgärder. Den här artikeln utforskar kärnfunktionalitet, praktiska installationsscenarier, inbyggda skyddsmekanismer och kommunikationsmöjligheter för allt-i-ett-inverter-laddare, vilket hjälper systembyggare och slutanvändare att förstå nyckelkriterier vid val av kombinerade DC-AC-strömkonverteringsenheter för avlägsna platser, mobila installationer och applikationer för säkerhetskopiering i hemmet.
- 1. Förstå grunderna för kombinerad inverter-laddarenhet
- 2. Utdatavågformskvalitet och verklig belastningskompatibilitet
- 3. Integrerat laddningssystem och trestegs batterihantering
- 4. ATS-överföringsprestanda och systemkontinuitet under kraftväxlingar
- 5. Inbyggda skyddsskikt för långsiktig driftsäkerhet
- 6. Hårdvarukommunikationsportar och fjärrövervakningsmöjligheter
- 7. Lämpliga driftsmiljöer och mekaniska installationsanvisningar
- 8. Vanliga tekniska frågor
- 9. Sista tankar för systemintegratörer

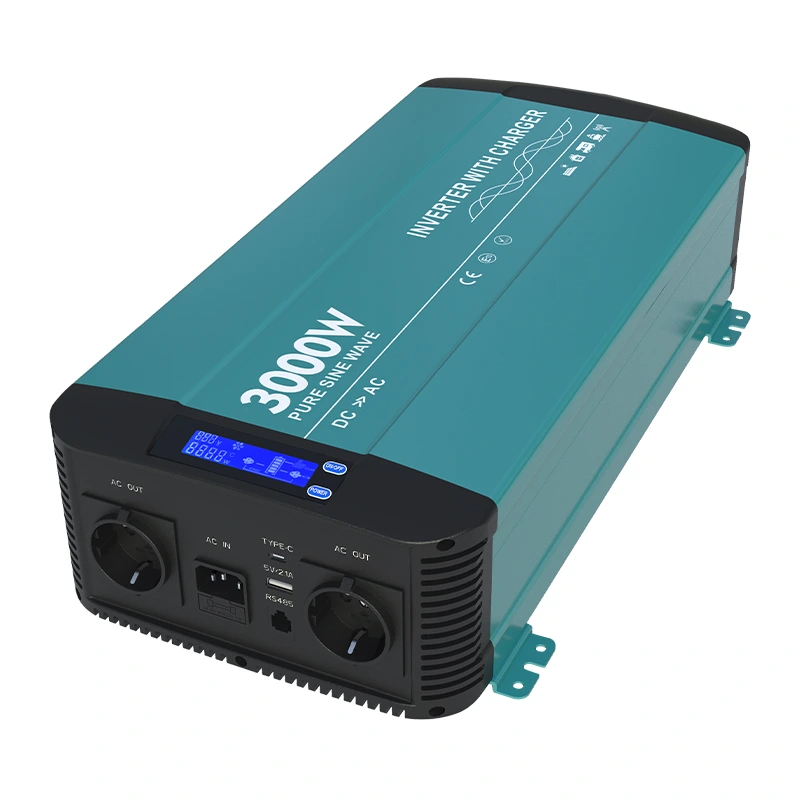

Många fjärranslutna kraftinstallationer möter utmaningar när de koordinerar separata växelriktare och externa batteriladdare, eftersom oöverensstämmande timing eller inkompatibla spänningströsklar kan försämra batteriets hälsa och minska systemets totala stabilitet.3000w Pure Sine Wave Inverter Med Laddare HK3000PCkombinerar DC-AC-inversion och AC-DC-batteriladdning inuti ett enda kompakt chassi, vilket tar bort komplexiteten i att koordinera flera diskreta strömkomponenter för off-grid, mobila eller standby-kraftprojekt. Allt-i-ett-enheter effektiviserar ledningslayouter och minskar felpunkter inom energikedjan, vilket ger påtagliga fördelar för användare som arbetar med husbilsinstallationer, fjärrarbetsplatser och backupkonfigurationer i bostäder där kontinuerlig strömtillgång har stor praktisk betydelse. När man monterar fristående kraftsystem skapar varje tillagd kabel och separat enhet potentiella svaga punkter, så konsoliderade hårdvaruarkitekturer förtjänar noggrant övervägande under planeringsfaserna.
1. Förstå grunderna för kombinerad inverter-laddarenhet
En kombinerad växelriktarladdare fyller två primära roller inom ett lagringsbaserat kraftekosystem. Först tar den likström som lagras i bly-syra- eller litiumbatteribanker och omvandlar den till växelström som matchar standardspecifikationer för elektrisk hushållsutrustning. För det andra, närhelst extern AC-källa blir tillgänglig, drar den inbyggda laddarkretsen ström från nätet eller generatorn för att fylla på anslutna batteripaket automatiskt. Denna design med dubbla roller eliminerar kravet på användare att manuellt växla mellan fristående laddarhårdvara och växelriktarmoduler.
- Sömlös växling mellan batteridriven invertering och nätdrivna laddningsarbetsflöden
- Enad LCD-panel för att visualisera kritiska körtidsmått inklusive spännings- och wattavläsningar
- Integrerad växelströmsbrytare inbyggd i huvudväxelströmsingången för extra kretssäkerhet
- Dedikerade USB-A- och Type-C-portar som erbjuder bekväm laddning av enheten med låg spänning
Fysisk dimension och vikt spelar betydelsefulla roller för installatörer. Enheten upptar 489 × 252 × 118 millimeter och väger 8,8 kilo, vilket gör det möjligt att montera på väggen för både stationära och mobila kapslingar. Monteringsfästen integrerade på metallhöljet förenklar säker fastsättning på fasta ytor, oavsett om användarna konfigurerar hårdvara i bruksskåp, fordonsutrymmen eller skyddade utomhusskåp. Rätt utrymme runt ventilationsgaller måste alltid upprätthållas; blockerat luftflöde kommer att utlösa termiska skydd och begränsa tillgänglig uteffekt under tunga driftsbelastningar.
2. Utdatavågformskvalitet och verklig belastningskompatibilitet
Ren sinusvågsutgång utgör en av de viktigaste differentiatorerna jämfört med modifierade sinusalternativ. Total harmonisk distorsion som hålls under fem procent replikerar vågformsegenskaper som tillhandahålls av allmännyttiga elnät. Detta har stor betydelse när man kör känslig hemelektronik, induktiva motorer, kylkompressorer och laboratorieutrustning. Enheter som innehåller motorlindningar eller komplexa interna styrkort blir ofta varmare, producerar ytterligare brus eller uppvisar förkortad livslängd när de matas med förvrängda modifierade sinuseffektsignaler.
Den nominella kontinuerliga effekten når 3000 watt med en överspänningskapacitet på 6000 watt upprätthålls i två sekunders intervaller. Överspänningsklass hanterar den höga startströmmen som uppstår när induktiva apparater omedelbart börjar snurra sina motorer. Utan tillräckligt överspänningsutrymme kan växelriktare lösa ut överbelastningsskydd varje gång kompressorer, vattenpumpar eller tvättmaskinsmotorer försöker starta cykler. Fabrikskonfigurerbara utgångsspänningsalternativ täcker 100-120VAC och 200-240VAC familjer tillsammans med valbara 50Hz eller 60Hz frekvensinställningar för att matcha regionala elektriska normer. Minsta fulllastkonverteringseffektivitet registreras på 89 procent, medan högsta driftseffektivitet klättrar så högt som 92 procent. Högre effektivitet leder till mindre energislöseri som värme, vilket bevarar lagrad batterikapacitet för faktiska slutanvändarbelastningar istället för termiska förluster inuti kraftelektroniken.
3000w Pure Sine Wave Inverter Med Laddare HK3000PCstöder fullständig galvanisk isolering mellan ingångs DC-sidan och AC-utgångskretsar. Full ingångs- och utgångsisolering lägger till ett viktigt säkerhetslager, vilket begränsar felutbredning i händelse av jordfel eller ledningsfel inuti anslutna batterikretsar. Denna isoleringsfunktion får mycket beröm bland professionella installatörer som bygger system för platser med förhöjda elektriska säkerhetsrisker, såsom marina miljöer och mobila fordonsapplikationer där kondens och vibrationer ökar risken för oavsiktliga kortslutningshändelser.
| Prestandaparameter | Specifikationsvärde |
|---|---|
| Kontinuerlig AC uteffekt | 3000W ±5 % |
| Surge Peak Power Duration | 6000W i 2 sekunder |
| Total harmonisk distorsion | Under 5 % |
| Minsta verkningsgrad för full belastning | 89 % |
| Maximal total effektivitet | Upp till 92 % |
3. Integrerat laddningssystem och trestegs batterihantering
Den interna AC-DC-laddaren följer klassisk laddningslogik i tre steg: bulk konstant-strömfas, absorptionskonstant-spänningsfas och flottörunderhållsfas. Denna väletablerade laddningsprofil optimerar laddningscyklerna för blybatterier. Under bulkfasen levererar laddaren maximal tillåten ström för att snabbt lyfta batterispänningen uppåt. När målabsorptionsspänningströskeln har nåtts övergår enheten till absorptionsstadiet och håller konstant spänning medan laddningsströmmen naturligt avsmalnar nedåt. När strömmen sjunker till ungefär tio procent av den nominella laddningsstorleken, går hårdvaran in i flytstadiet, och applicerar lägre underhållsspänning för att motverka självurladdning utan att överladdning av cellplattor.
Effektfaktorkorrigering uppnår värden större än 0,95 under maximal laddningsbelastning. Stark effektfaktorprestanda minskar det reaktiva strömförbrukningen från AC-källan, vilket ställer mildare krav på bärbara generatorer eller nätuttag med begränsad kapacitet. AC-ingång accepterar bred nätspänning; för 230VAC-varianten sträcker sig det operativa AC-ingångsfönstret från 180VAC upp till 260VAC. Bred ingångstolerans innebär att laddaren kan fortsätta att fungera även när generatorns uteffekt går utanför idealiska nominella värden, vilket ofta händer på bärbar generatorhårdvara som arbetar under fluktuerande belastningsförhållanden.
Laddströmsmaximum skiljer sig beroende på DC-ingångsspänningsvariant. Tolv-volts DC-modeller stöder upp till fyrtio ampere laddningseffekt, medan tjugofyra volt DC-versioner ger upp till tjugo ampere laddningseffekt. Systemdesigners bör matcha laddarens maximala ström mot rekommenderad laddningshastighet som publiceras av batteritillverkare. Alltför höga laddningsströmmar accelererar batteriförsämring; omvänt förlänger underdimensionerad laddningsström laddningstiderna i onödan. Noggrann sammankoppling av batteribankskapacitet med laddarkapacitet säkerställer optimal batterilivslängd på lång sikt.
4. ATS-överföringsprestanda och systemkontinuitet under kraftväxlingar
Inbyggd automatisk överföringsomkopplare (ATS) hanterar växling mellan batteridriven växelström och inkommande extern strömförsörjning. Överföringstidsregister under 16 millisekunder. De vanligaste elektriska hushållsapparaterna tolererar korta avbrott av denna storleksordning utan att stängas av helt. Denna egenskap ger nästan UPS-klass kontinuitet för många anslutna laster. Användare bör komma ihåg att viss mycket känslig industriell datorhårdvara fortfarande kan kräva ytterligare true-online-UPS-enheter uppströms om noll millisekunders överföring blir ett absolut operativt krav.
Intern relähårdvara hanterar de fysiska kretskopplingsuppgifterna. Reläklassificeringar skiljer sig mellan produktvarianter: 110VAC-konfigurationer implementerar 30-amp-reläer och 230VAC-modeller använder 16-amp-reläer. Växelströmsbrytare integrerad på nätingångssidan ger överströmsfrånkopplingsskydd för inkommande AC-matning, vilket kompletterar reläsäkerheten. När nätströmmen återgår efter ett avbrottshändelse, dirigerar ATS-logik automatiskt laster till extern AC-källa samtidigt som den interna laddarkretsen aktiveras för att fylla på batteriets energireserver. Detta praktiska beteende gör hårdvaran väl lämpad för obevakade fjärrinstallationer där mänskliga operatörer inte kan reagera snabbt på nätåterställningshändelser.
5. Inbyggda skyddsskikt för långsiktig driftsäkerhet
Robust flerskiktsskyddssvit skyddar både själva växelriktarladdarens hårdvara och anslutet batteri och laddningsutrustning. På DC-ingångssidan täcker skydd mot omvänd polaritet via intern säkring, lågspänningsavstängning och överspänningsavstängning. Skydd med omvänd polaritet ger ett kritiskt skydd mot installationsfel vid anslutning av kraftiga batterikablar. Utan ett sådant skydd kan omvända batteripoler permanent förstöra strömkonverteringselektroniken på ett ögonblick.
På AC-utgångssidan reagerar enheten på kortslutningsförekomster, ihållande överbelastningssituationer och interna övertemperaturhändelser. Närhelst den inre temperaturen klättrar bortom ett säkert driftstak, utlöser termiskt skydd avstängningsprocedur för att förhindra permanenta komponentskador. Temperatur- och belastningsreglerade kylfläktar justerar rotationshastigheten dynamiskt. Fläktar snurrar bara snabbare under hög arbetsbelastning eller hög intern temperatur; under förhållanden med låg belastning förblir fläktljudet minimalt, en viktig fördel för installationer i bostäder eller hytter inomhus där akustisk komfort är viktig för de åkande.
Varje skyddstillstånd utlöser synliga återkopplingssignaler via frontpanelens LCD-display, vilket möjliggör felsökning utan att öppna utrustningens hölje. Att kunna läsa felkoder direkt från den lokala skärmen snabbar på diagnostikarbetet för tekniker på plats som servar fjärranslutna kraftverk.3000w Pure Sine Wave Inverter Med Laddare HK3000PCkonsoliderar många olika skyddssvar inuti en enda enhet, vilket tar bort kravet på att stapla många separata externa skyddsmoduler runt kraftsystemets arkitektur.
6. Hårdvarukommunikationsportar och fjärrövervakningsmöjligheter
En RS-485-kommunikationsport med fysisk kontakt av RJ-11-stil möjliggör fjärrövervakning. Användare kan valfritt ansluta en extern fjärrkontroll LCD-kontrollpanel placerad på avstånd från växelriktarladdarens chassi. Detta visar sig vara praktiskt för installationer där huvudkraftsutrustningen sitter i källarförvaringsfack eller verktygsskåp, medan operatörer vill observera statusavläsningar från vardagsrumsutrymmen. Ethernet-anslutning finns som en valfri uppgradering för mer avancerade övervakningsinställningar.
Via RS-485-bussen kan värdövervakningssystem dra realtidsdatauppsättningar inklusive batterispänning, uteffekt, driftlägesflaggor och aktiva felindikatorer. För systemintegratörer som bygger större distributioner av mikronät, öppnar detta vägar för att integrera hårdvara i plattformar för platsövervakning på högre nivå. Tänk på att RS-485-ledningspraxis bör respektera industrins riktlinjer för differentialsignalering på långa avstånd; korrekt kabelval och jordning hjälper till att undvika datakorruption orsakad av elektriskt brus från närliggande högströmsledare.
7. Lämpliga driftsmiljöer och mekaniska installationsanvisningar
Det nominella omgivningstemperaturintervallet för full last sträcker sig från noll grader Celsius upp till plus fyrtio grader Celsius. När omgivningstemperaturen stiger till sextio grader Celsius, minskar maskinvaran automatiskt tillgänglig uteffekt ned till sjuttio procent av nominell effekt. Förvaringstemperaturfönstret sträcker sig från noll upp till sjuttio grader Celsius under icke-operativa perioder. Fukttoleransen når maximalt nittiotre procent relativ luftfuktighet under icke-kondenserande miljöförhållanden. Kondens representerar en stor riskfaktor; platser som upplever daggbildning måste säkerställa tillräcklig ventilation för att hålla interna kretskort torra.
Monteringsriktningen måste följa tillverkarens mekaniska ritningar. Håll tillräckligt med utrymme i närheten av fläktens ventilationsöppningar så att varm frånluft kan komma ut fritt. Undvik att täta enheten inuti ett helt sluten litet skåp utan dedikerad frånluftsventilation, eftersom instängd värme aktiverar termisk nedstängning och frekventa skyddsavstängningar. När du väljer batterikabelmätare, ta alltid hänsyn till höga strömstyrkor på likströmssidan associerade med effektnivåer på tre tusen watt; underdimensionerade kablar introducerar överdrivet resistivt spänningsfall och skapar farliga överhettningspunkter längs ledningsdragningar.
8. Vanliga tekniska frågor
Ja. AC-ingångskretsen accepterar utsignal från bärbara generatorer av rätt storlek. Håll generatorns utspänning inom det publicerade driftfönstret för AC-ingång. Var uppmärksam på generatorns överspänningskapacitet; generatorns kontinuerliga wattvärde bör bekvämt överstiga maximal laddning plus extra AC-belastning som samtidigt appliceras på generatorterminalerna. Dålig generatorutgång med extrema spänningsfluktuationer kan utlösa interna skyddsreaktioner.
Den ursprungliga trestegs bulkabsorptions-float-laddningskurvan är ursprungligen konstruerad för översvämmade, AGM och gel-typ bly-syra batteribanker. När du använder litiumjonbatterier måste användarna verifiera batterihanteringssystemets kompatibilitet mot laddarens spänningsbörvärden. Vissa litiumpaket kräver modifierade laddningsprofiler; i sådana scenarier kan extern dedikerad hårdvara för batteriladdare bli nödvändig.
Även om intern säkring med omvänd polaritet finns inuti enheten, rekommenderar branschpraxis starkt att du installerar en högströmssäkring direkt på den positiva batteriledaren inom kort fysiskt avstånd från batteripolerna. Denna externa säkring skyddar själva batterikablarna vid katastrofala kortslutningshändelser utanför växelriktarens laddare.
Galvanisk isolering skapar elektrisk separation mellan batteriets DC-krets och AC-utgångskretsar. Detta hämmar felströmsflöde över domäner under jordfelsincidenter, förbättrar säkerheten inom mobila och marina installationer och minskar vissa kategorier av elektriskt bruskoppling mellan batteribank och anslutna enheter på AC-sidan.
9. Sista tankar för systemintegratörer
Allt-i-ett växelriktar-laddare-hårdvara effektiviserar många off-grid- och reservkraftsystem genom att konsolidera inversion, batteriladdning, automatisk överföringsväxling och flera skyddsfunktioner i ett enda chassi. När du utvärderar kraftomvandlingshårdvara, se bortom enbart kontinuerliga watthastighetssiffror; ta tid att utvärdera överspänningshanteringskapacitet, vågformsrenhet, inbyggd skyddsfunktions fullständighet, timing för överföringsbrytare och tillgängliga övervakningsgränssnitt. Var och en av dessa specifikationer formar den verkliga systemtillförlitligheten från dag till dag.
Varje kraftsystemprojekt börjar med en noggrann belastningsrevision. Dokumentera effektförbrukningen för varje apparat som förväntas fungera, notera induktiva belastningar med stora startströmmar och definiera acceptabla gränser för batteriurladdningsdjup innan du väljer kombination av batteribank och växelriktare-laddare. Genomtänkt förplanering förhindrar driftsfrustrationer efter att hårdvaruinstallationen är klar.3000w Pure Sine Wave Inverter Med Laddare HK3000PCpassar bra för projekt som kräver tretusenwatts kontinuerlig uteffekt samtidigt som man vill ha integrerad laddningskapacitet utan att montera en lapptäckesamling av separata kraftsystemkomponenter.
För professionell tillverkningsbakgrund bakom denna hårdvara kan du utforska resurser publicerade avNingbo Kosun New Energy Co.,Ltd.Teknisk dokumentation, dimensionsritningar och fullständiga specifikationsblad ger ytterligare djup för tekniska utvärderare som förbereder systemdesigner.
